在建筑設計中，電動采光排煙天窗的選型需綜合考量多項核心參數，才能確保其在采光、通風、排煙等功能上達到既定的效果。以下結合09j621-2:電動采光排煙天窗圖集及工程實踐，對關鍵參數進行詳細解析。

一、窗型與代號體系

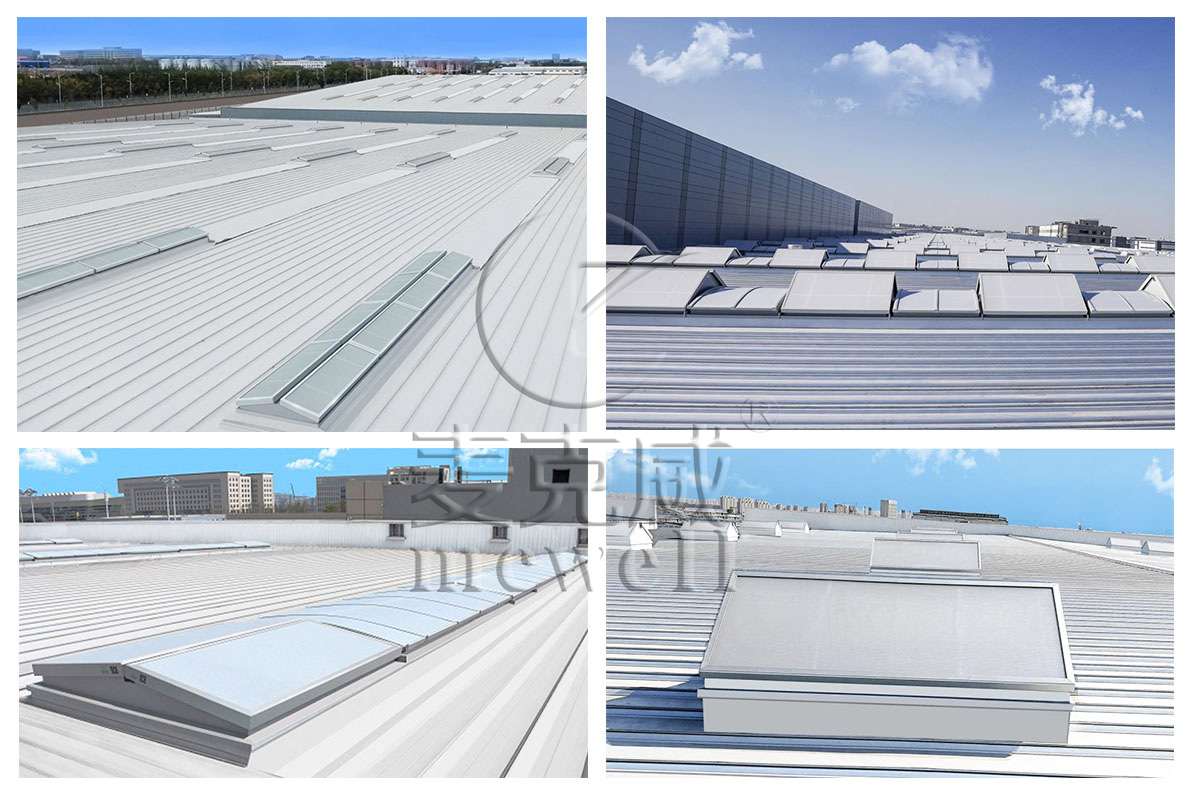

09j621-2:電動采光排煙天窗圖集涵蓋五種窗型，每種窗型對應特定的功能場景。例如，三角型（C1）和一字型（C2）適用于以采光為主、必要時開啟排煙的建筑，其中一字型天窗完全開啟時排煙量大，開啟角度可達 90°。圓拱型（C3）分為側開式、滑動式和上開式，側開式適合需要頻繁通風的屋面，其圓弧設計可有效排水。

避風型（C4）適用于任何天氣情況下都想通風排煙的建筑，夏季利于排水，冬季又不易積雪。側開型（C5）則專為工業廠房縱向天窗設計，與6米柱距的鋼天窗架配合使用，窗扇高度提供 450mm、600mm、750mm 三種規格，洞口高度可選 1.2 米至 3 米。

二、性能參數解析

抗風壓性能：不同窗型的抗風壓等級有明顯差異。例如，三角型電動排煙天窗、避風型天窗正壓可達 4.0kPa，負壓 3.5kPa，適用于基本風壓≤900Pa 的地區；一字型天窗正壓可達 3.0kPa，負壓2.7kPa；圓拱型天窗正壓可達 4.5kPa，負壓4.5kPa；側開型天窗正壓可達2.0kPa，負壓1.5kPa。

氣密與水密性能：天窗的氣密性能要求在 10Pa 壓力下滲透量≤0.5m³/(m²?h)，水密性能需通過 GB/T7106-2008 的 4 級或 8 級測試。例如，部分窗型在穩定加壓至 417Pa 時仍無滲漏，適合多雨地區。氣密性能優異的天窗可減少室內熱量流失，降低空調能耗。

采光性能：采光材料的選擇直接影響透光率。夾層玻璃透光率可達82%-87%，適合對采光均勻度要求高的場所；陽光板（PC 板）透光率69%-82%，抗沖擊強度強；FRP 采光板透光率≥82% ，耐候性強，適合化工或高濕環境。

總之，09j621-2:電動采光排煙天窗的選型需以圖集參數為基礎，綜合考量建筑功能、環境條件及經濟性，再通過科學的參數匹配與深化設計。
