24CJ87-4國標圖集為建筑行業提供了規范且全面的天窗設計指導。其中，三角型與圓拱型天窗是主要窗型，下面詳細分析這兩種窗型的特點。

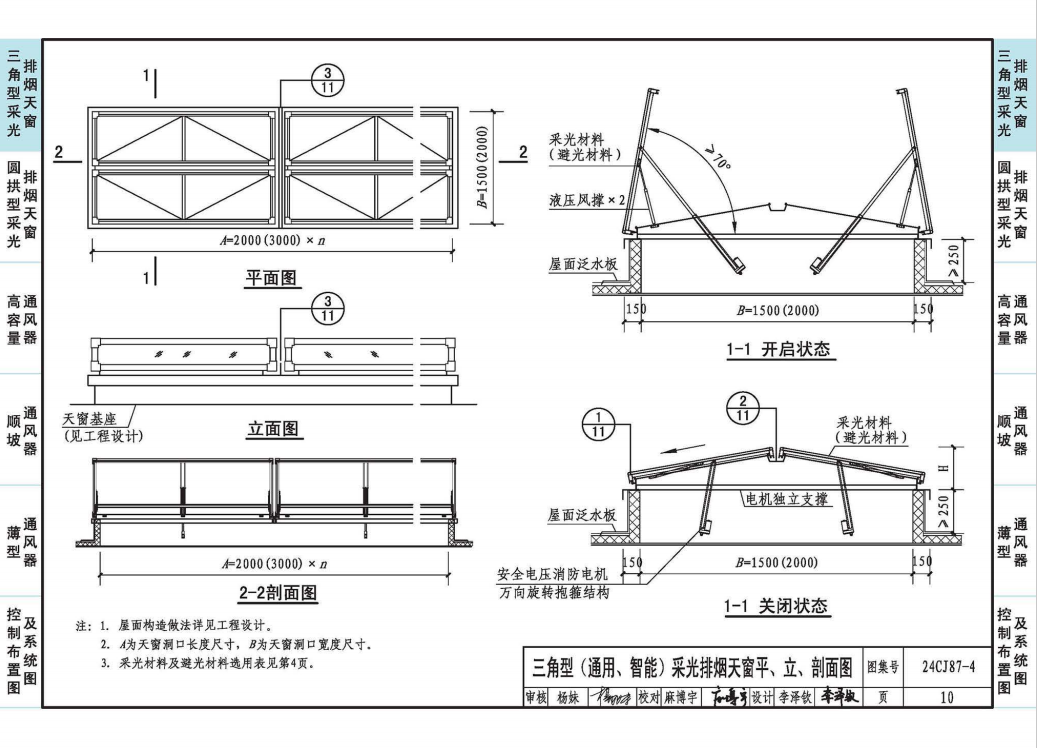

一、三角型采光排煙天窗

24CJ87-4國標圖集三角型天窗以采光排煙為主、通風為輔。其窗扇開啟角度通常在 70° - 90°，能夠形成寬敞的通風排煙通道，當火災等緊急情況發生時，可快速排出室內煙霧，為人員疏散和救援爭取寶貴時間。窗扇關閉時，與水平面呈 10° 角，風阻系數小，確保了結構的穩定性，不易在強風等惡劣天氣下變形，抗風性能優越。而且，這樣的角度在夏季利于排水，冬季能有效防止積雪堆積 。

從材質構造來看，整窗窗框采用無縫一體焊接工藝，再進行整體金屬烤漆處理，節點處還做二次防滲漏處理；窗扇運用鋁合金型材構造防水，天窗與基座采用內部連接固定，外表面無釘無膠，極大地提升了防水性能。此外，三角型天窗還具備多種實用功能，如機械自鎖、窗扇關閉拉緊、機械過載保護、斷電保護等，反復啟閉次數不小于 10000 次，功能可靠。

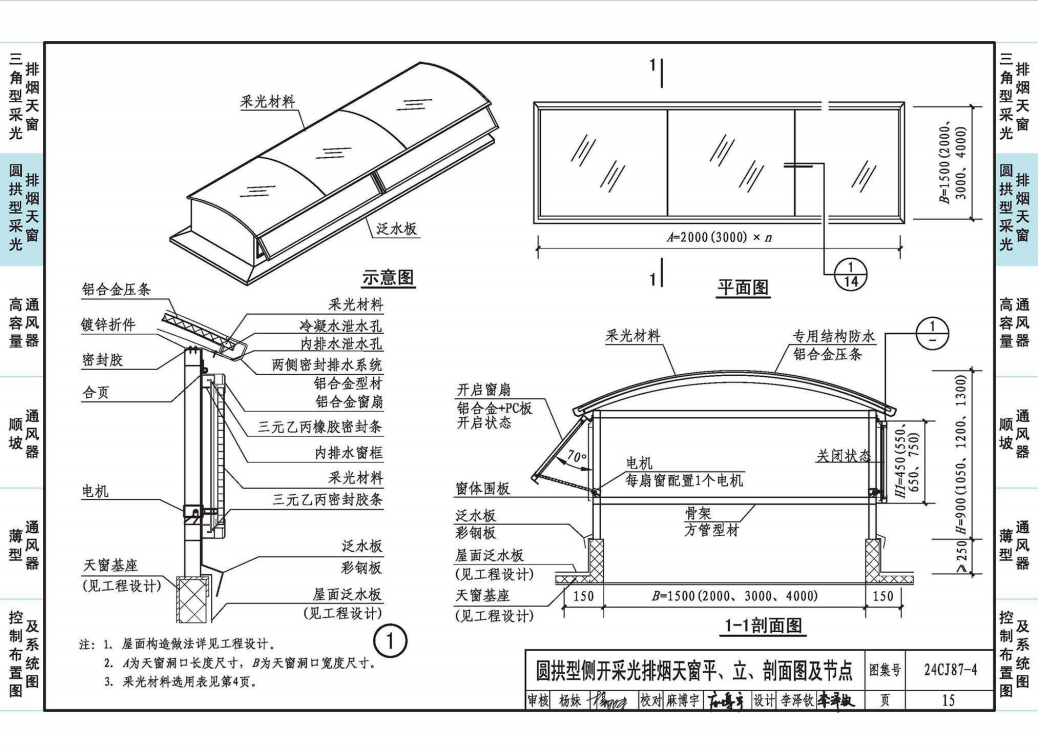

二、圓拱型采光排煙天窗

圓拱型采光排煙天窗的頂部采用弧形結構，有效減少了風壓阻力，能夠降低暴雨、強風等自然災害對天窗的影響，使其在倉儲、物流、交通運輸?shù)葘?duì)建筑結構穩定性要求較高的行業得到廣泛應用。圓拱型天窗分為固定型（GD）和側開型（CK） 。固定型采光天窗整體采用采光材料，采光效果極佳，適用于僅需要大量自然采光而無需通風功能的建筑。側開型則兼顧了通風與采光，窗扇設置在天窗側面，通過電動開啟可實現采光、通風與消防排煙的多功能一體化。其與消防系統聯動，能在火災發生時迅速響應。

在材料選擇上，主體框架采用鍍鋅鋼板，采光面覆蓋雙層或三層高強度 PC 板，不僅保證了優異的耐候性，還具備良好的采光度及熱工性能，PC 板多種厚度可選，滿足不同建筑的節能需求 。
