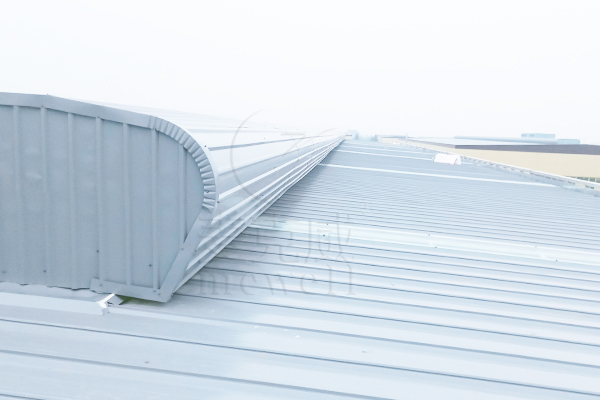

國標圖集18j621-3《通風天窗》是設計弧線型通風天窗和薄型通風天窗的常用參考圖集，其包括7種窗型的通風排煙天窗和7種窗型的薄型通風排煙天窗。

  作為工廠化生產的定制型產品，通風排煙天窗通常由基座、圍護板、防雨板、排水槽、電動閥板、防水板、電動推桿和電動控制箱等構件組成。其中基座常由鋼結構施工單位制作，可選用型鋼或鋼板制作，材質不得低于Q235-B。應用于沿海臺風地區(qū)，即天窗抗風壓強度≥1.0kPa應采用Q355B。

  圍護板即外護板及端封板建議采用0.6mm厚及以上的彩鋼板或熱鍍鋅鋼板制作，布置沿海臺風地區(qū)，熱鍍鋅鋼板的鍍鋅量需要≥150g/㎡，圍護板亦可采用1.5mm厚及以上的防腐板制作。

  結構設計合理的采光通風天窗，其防雨板兼具自然采光和防雨功能，同時在兩者之間找到了平衡。防雨板建議采用玻璃纖維增強聚酯采光板，即FRP采光板，厚度≥1.5mm，透光率大于等于80%。

  屋頂通風天窗的電動閥板一般材質與防雨板的材質一致，即采光型則為FRP采光板，非采光型就為本色或彩涂鍍層鋼板、鋁合金板、不銹鋼板或防腐板。其電動推桿及電動控制箱必須要通過CCCF消防認證，以保障通風天窗的消防排煙性能穩(wěn)定可靠。

  18j621-3國標圖集中的通風排煙天窗應用場景不盡相同，應充分考慮項目地的地理氣候條件、實際工況、預算等因素選擇合適的型號規(guī)格。
